ВВОДНОЕ ЭЛЕКТРОТЕХНИЧЕСКОЕ УСТРОЙСТВО ВУА - 600

Вводное электротехническое устройство ВУА-600 на контакторах предназначено для питания электроэнергией напряжением 380 В потребителей первой и второй категории.

• ОПИСАНИЕ

ВУА-600 используется для осуществления АВР по схеме рабочая - резервная линии.

При выходе из строя ввода №1, осуществляется автоматическое переключение силовых нагрузок на ввод № 2, а при появлении напряжения на вводе № 1, происходит автоматический переброс питания на ввод №1 (контактор нормального питания).

Аналогичная работа схемы происходит и при обрыве любой из фаз. Контроль работы панелей осуществляется по контрольным лампам.

Переключение с контактора нормального питания на аварийный происходит с задержкой времени РВ 235.

Панели рассчитаны на одностороннее обслуживание внутри помещений.

Панели представляют металлическую конструкцию на базе ЩО-70 с установленными коммутационными, защитными и управляющими аппаратами и измерительными приборами.

Схемы электрические приведены на рисунках 1, 2.

Степень защиты со стороны фасада - IP20, с остальных сторон - IP00 по ГОСТ 14254-96.

Вид климатического исполнения – У3 по ГОСТ 15150-69.

Условия эксплуатации:

• наибольшая высота над уровнем моря - не более 1000 м;
• рабочий диапазон температуры окружающей среды: от минус 45 до плюс 40 0С;
• тип атмосферы - II по ГОСТ 15150-69;
• окружающая среда – не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры ВУА-600 в недопустимых пределах;
• ВУА-600 не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах;
• рабочее положение – вертикальное.

Средний срок службы ВУА-600 - 20 лет.

Гарантийный срок эксплуатации ВУА-600 - два года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки, при соблюдении условий транспортирования, хранения и эксплуатации.

В комплект поставки входят:

• вводное электротехническое устройство ВУА-600;
• ключ;
• паспорт;
• схема электрическая;
• эксплуатационные документы на комплектующую аппаратуру.

Схемы электрические принципиальные



Рисунок 1 – Схема управления принципиальная

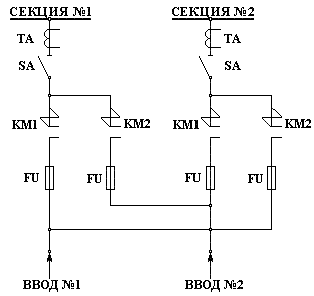

Рисунок 2 – Схема однолинейная принципиальная совместной работы двух панелей
