Предохранители высоковольтные токоограничивающие типа ПКЭ и ПКЭН предназначены для защиты силовых электрических цепей, трансформаторов напряжения в сетях переменного тока частоты 50 Гц, и используются в основном в качестве комплектующих изделий для экскаваторов и передвижных авто электростанций. Высоковольтные предохранители типа ПКЭН006-10 могут применяться также для цепей с номинальным напряжением 6 кВ. Климатическое исполнение У и ХЛ, категория размещения 2 по ГОСТ 15150-69.

• ОПИСАНИЕ

Расшифровка условного обозначения высоковольтных предохранителей серий ПКЭ106, ПКЭ107, ПКЭ108 на 6, 10 и 35 кВ климатического исполнения У2, ХЛ2.
Например:


Предохранители серии ПКЭ106 исполнения У2 и ХЛ2


Номинальные напряжения: 6 кВ; 10 кВ; 35 кВ. Номинальные токи:
- для предохранителей 6 кВ - от 5 А до 31,5 А;
- для предохранителей 10 кВ - от 5 А до 20 А;
- для предохранителей 35 кВ - 3,2 А и 5 А.

Габаритные, установочные и присоединительные размеры предохранителей высоковольтных типа ПКЕ 106 У2 и ХЛ2





Предохранители серии ПКЭ107 исполнения У2 и ХЛ2


Номинальные напряжения: 6 кВ; 10 кВ; 35 кВ.
Номинальные токи:
- для предохранителей 6 кВ - от 31,5 А до 63 А;
- для предохранителей 10 кВ - от 31,5 А до 50 А;
- для предохранителей 35 кВ - 5 А и 8 А.

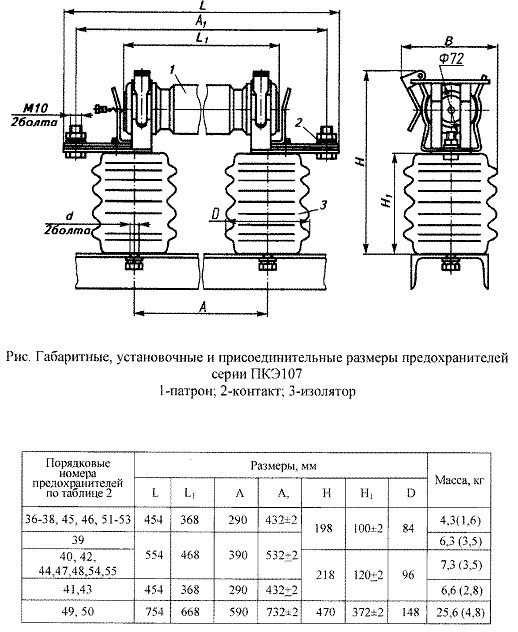

Габаритные, установочные и присоединительные размеры предохранителей высоковольтных типа ПКЕ 107 У2 и ХЛ2





Предохранители серии ПКЭ108 исполнения У2 и ХА2

Номинальные напряжения: 6 кВ и 10 кВ.
Номинальные токи:
- для предохранителей 6 кВ - 80 А; 100 А; 125 А;
- для предохранителей 10 кВ - 50 А; 63 А; 80 А; 100А.
Срабатывание патрона определяется по указателю срабатывания, выдвигающемуся наружу под воздействием пружины после расплавления плавкого элемента.

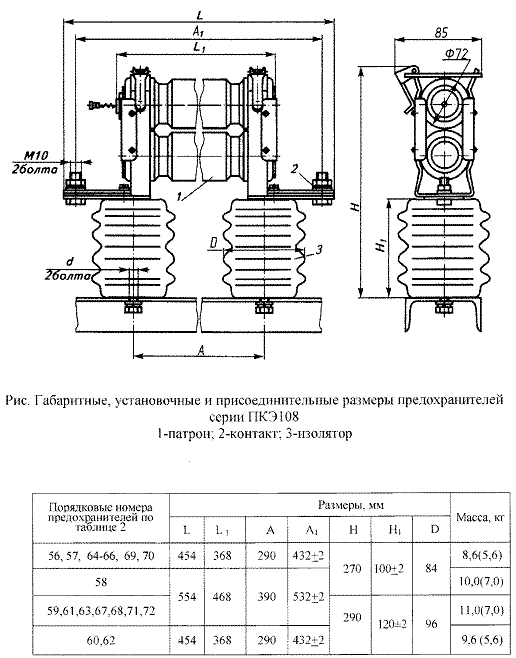

Габаритные, установочные и присоединительные размеры предохранителей высоковольтных типа ПКЕ 108 У2 и ХЛ2
