Устройство для проверки указателей напряжения УПУН-2001

Устройство для проверки указателей напряжения УПУН-2001 предназначено для проверки работоспособности указателей высокого напряжения УВНК-10Б, УВНК 10 -110, указателей УВН-10, УВН-80, УВНИ-10, УВНУ-80, а также указателей низкого напряжения УНВЛ-0,4, УНН 40-660, ПИН-90, МИН-1, индикаторных отверток, сигнализаторов напряжения ПИОН, ИСОН, БИН, СНИК и т. д.

 Внешний вид УПУН-2001 представлен на рис. 1. В стеклопластиковом цилиндрическом корпусе 1 прибора размещены генератор высоковольтных импульсов и источник питания с большим временем хранения, что значительно увеличивает срок использования прибора. Торцы корпуса 1 снабжены контактным электродом 2, кнопкой включения 3 и светодиодным индикатором 4, который обеспечивает как индикацию включенного состояния, так функции фонаря.Со стороны контактного электрода 2 корпус прибора снабжен съемным кольцом 5.

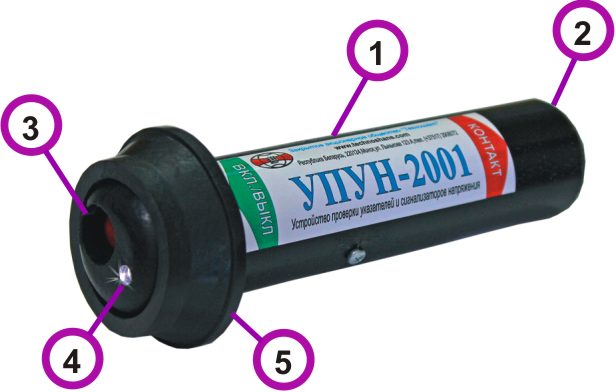

 ▲ Рис. 1. Внешний вид устройства УПУН-2001

1 — корпус; 2 — контактный электрод; 3 — кнопка включения; 4 — светодиодный индикатор; 5 — съемное кольцо.

Амплитуда высоковольтных импульсов на контактной площадке 4 устройства УПУН достигает нескольких сотен вольт при частоте огибающей 50–200 Гц.

При отсутствии электроустановки, о которой заведомо известно, что она находится под напряжением, УПУН позволяет выполнять проверку указателей напряжения непосредственно на рабочем месте.
