Бесконтактный сигнализатор опасного напряжения ПИОН-2001

Бесконтактный cигнализатор опасного напряжения ПИОН-2001(рис. 1) предназначен для дистанционногоконтроля наличия опасного напряжения в целях предотвращения поражения электрическим током персонала, обслуживающего электроустановки линий электропередачи, электрических станций, подстанций и другое энергетическое оборудование.

Сигнализатор (рис. 1) состоит из корпуса 1, кнопки включения 2, многофункционального светодиодного индикатора 3 и съемного кольца 4. Антенна расположена с внутренней стороны торцевой части корпуса 1 (со стороны кнопки включения). Расположенная на корпусе 1 контактная площадка 5 используется для повышения чувствительности. Сигнализатор снабжен источником питания с большим временем хранения, что значительно увеличивает срок использования прибора.

Помимо индикации включенного состояния прибора и наличия опасного напряжения (прерывистое свечение светодиода) многофункциональный индикатор 3 выполняет функции фонаря для облегчения работы в местах со слабым освещением.

Преимуществами ПИОН-2001 перед другими сигнализаторами является высокая чувствительность, обеспечивающая контроль наличия напряжения на ВЛ 6 кВ и выше с поверхности земли (рис. 2), а также противоударное исполнение.

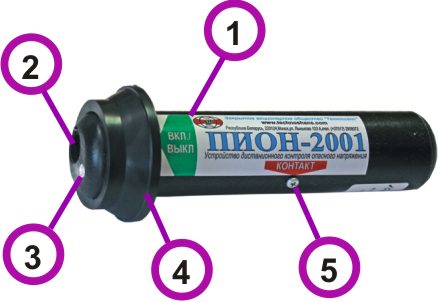

▲ Рис. 1. Внешний вид сигнализатора опасного напряжения ПИОН-2001. 1 — корпус; 2 — кнопка включения; 3 — оптический индикатор; 4 — съемное кольцо; 5 — контактная площадка.

Применяя ПИОН-2001, пользователь получает сигнал опасности сразу по трем каналам: оптическому, акустическому и тактильному (вибрация корпуса). Такое дублирование обеспечивает надежность получения сигнала в любых условиях. Например, при постороннем шуме (двигатель автомашины, трансформатор и т. д.) видна оптическая индикация и ощущается вибрация корпуса, при ярком дневном свете — вибрация и звуковой сигнал.

▲ Рис. 2. Определение наличия опасного напряжения сигнализатором ПИОН-2001 из окна автомобиля

Малые габариты, вес и привлекательный внешний вид делают его удобным в эксплуатации, что способствует  частому  применению  ПИОН-2001 при работе в электроустановках. Это, в свою очередь, снимает различные психологические барьеры и вызывает привычку ВСЕГДА пользоваться защитными приспособлениями и устройствами. Таким образом, повышается дисциплина труда и роль человека в обеспечении своей безопасности.

 Технические характеристики бесконтактного сигнализатора опасного напряжения ПИОН-2001
