Указатель проверки совпадения фаз УПСФ-10-15 (20)

Указатель проверки совпадения фаз УПСФ-10-15 (20)  предназначен для проверки совпадения фаз кабельных и воздушных линий 10−15 (20) кВ, для использования в качестве указателя напряжения, для проверки предохранителей в электроустановках 10–15 (20) кВ, а также для определения наведенного напряжения и наведенной мощности на ВЛ.

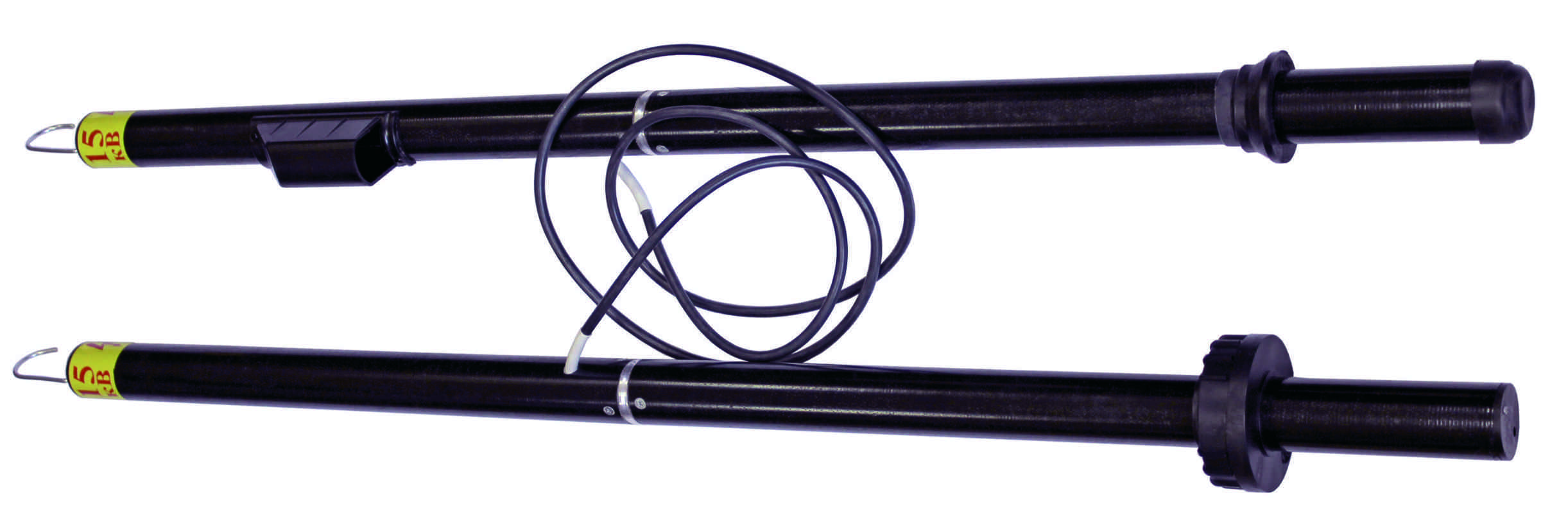

УПСФ-10-15 (20) состоит из двух разборных стеклопластиковых корпусов, соединенных высоковольтным изолирующим проводом с силиконовой изоляцией. В корпусах из стеклопластика расположены рабочие, изолирующие части и рукоятки. Соединения высоковольтного провода и рабочих частей выполнены неразъемными. Внутри рабочих частей размещены высоковольтные диоды и балластные резисторы. Длина высоковольтного провода, соединяющего рабочие части, не менее 1 500 мм.

 Одна из рабочих частей содержит сверхяркий светодиодный индикатор активного тока, протекающего через устройство. Во избежание влияния солнечного света индикатор закрыт затенителем. Одна из рукояток снабжена бесконтактным сигнализатором напряжения с ограничительным кольцом-выключателем. Этот сигнализатор можно использовать отдельно как дополнительное средство защиты. При сборке УПСФ-10-15 (20) рукоятка, снабженная сигнализатором, соединяется с рабочей частью.

Резьбовое соединение рабочих частей УПСФ-10-15 (20) позволяет присоединять их к многозвенным изолирующим штангам, например, штангам ШЭУ , для проведения работ на ВЛ 10−15 (20) кВ.

Соединительный высоковольтный провод с силиконовой изоляцией устойчив к воздействию высоких температур (не горит) и сохраняет гибкость во всем диапазоне температуры эксплуатации указателя напряжения (от +40 до –40°С). Срок службы указателя напряжения УПСФ-10-15 (20) не менее 10 лет.
